DXV – 0,6/1kV
CÁP ĐIỀU KHIỂN RUỘT ĐỒNG, CÁCH ĐIỆN XLPE, KHÔNG MÀN CHẮN CHỐNG NHIỄU, VỎ PVC
Cáp điều khiển không màn chắn chống nhiễu DXV sử dụng cho mạch điều khiển, cấp điện áp 0,6/1 kV, tần số 50Hz, lắp đặt cố định.
Nhận biết lõi bằng số trên cách điện.
Số lõi cáp: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37.
Hoặc theo yêu cầu khách hàng.
Tiêu chuẩn:
- TCVN 5935-1 / IEC 60502-1
- TCVN 6612 / IEC 60228 Hoặc JIS C 3401-1992

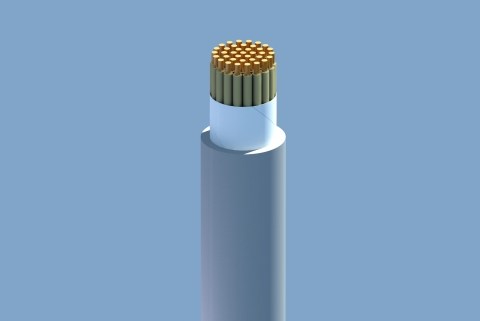

Cấu Trúc Cáp
Đặc Tính Kỹ Thuật
- Cấp điện áp U0/U: 0,6/1 kV.
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.
|
Ruột dẫn - Conductor |
Chiều dày cách điện danh định |
Điện trở DC tối đa ở 200C |
||
|
Tiết diện danh định |
Kết cấu |
Đường kính ruột dẫn gần đúng (*) |
||
|
Nominal area |
Structure |
Approx.conductor diameter |
Nominal thickness of insulation |
Max.DC resistance at 200C |
|
mm2 |
N0/mm |
mm |
mm |
Ω/km |
|
0,5 |
1/0,8 |
0,80 |
0,7 |
36,0 |
|
0,75 |
1/0,97 |
0,97 |
0,7 |
24,5 |
|
1 |
7/0,425 |
1,275 |
0,7 |
18,1 |
|
1,25 |
7/0,45 |
1,35 |
0,7 |
16,7 |
|
1,5 |
7/0,52 |
1,56 |
0,7 |
12,1 |
|
2 |
7/0,6 |
1,80 |
0,7 |
9,43 |
|
2,5 |
7/0,67 |
2,01 |
0,7 |
7,41 |
|
3 |
7/0,75 |
2,25 |
0,7 |
6,18 |
|
3,5 |
7/0,8 |
2,40 |
0,7 |
5,30 |
|
4 |
7/0,85 |
2,55 |
0,7 |
4,61 |
|
5,5 |
7/1,0 |
3,00 |
0,7 |
3,40 |
|
6 |
7/1,04 |
3,12 |
0,7 |
3,08 |
|
8 |
7/1,2 |
3,60 |
0,7 |
2,31 |
|
10 |
7/1,35 |
4,05 |
0,7 |
1,83 |
|
11 |
7/1,4 |
4,20 |
0,7 |
1,71 |
|
14 |
7/1,6 |
4,80 |
0,7 |
1,33 |
|
16 |
7/1,7 |
5,10 |
0,7 |
1,15 |
|
Tiết diện danh định Nominal area |
2 lõi – 2 cores |
3 lõi – 3cores |
||||
|
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
kg/km |
mm |
mm |
kg/km |
|
0,5 |
1,5 |
7,6 |
60 |
1,5 |
8,0 |
69 |
|
0,75 |
1,5 |
7,9 |
67 |
1,5 |
8,3 |
79 |
|
1,0 |
1,5 |
8,6 |
78 |
1,5 |
9,0 |
94 |
|
1,25 |
1,5 |
8,7 |
82 |
1,5 |
9,1 |
99 |
|
1,5 |
1,5 |
9,1 |
93 |
1,5 |
9,6 |
114 |
|
2,0 |
1,5 |
9,6 |
107 |
1,5 |
10,1 |
133 |
|
2,5 |
1,5 |
10,0 |
120 |
1,5 |
10,6 |
151 |
|
3,0 |
1,5 |
10,5 |
137 |
1,5 |
11,1 |
174 |
|
3,5 |
1,5 |
10,8 |
148 |
1,5 |
11,4 |
190 |
|
4,0 |
1,5 |
11,1 |
159 |
1,5 |
11,7 |
206 |
|
5,5 |
1,5 |
12,0 |
197 |
1,5 |
12,7 |
258 |
|
6,0 |
1,5 |
12,2 |
207 |
1,5 |
13,0 |
273 |
|
8,0 |
1,5 |
13,2 |
254 |
1,5 |
14,0 |
339 |
|
10 |
1,5 |
14,1 |
302 |
1,5 |
15,0 |
408 |
|
11 |
1,5 |
14,4 |
320 |
1,5 |
15,3 |
433 |
|
14 |
1,5 |
15,6 |
394 |
1,5 |
16,6 |
538 |
|
16 |
1,5 |
16,2 |
434 |
1,5 |
17,2 |
596 |
|
Tiết diện danh định Nominal area |
4 lõi – 4 cores |
5 lõi – 5 cores |
||||
|
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
kg/km |
mm |
mm |
kg/km |
|
0,5 |
1,5 |
8,5 |
81 |
1,5 |
9,1 |
92 |
|
0,75 |
1,5 |
8,9 |
94 |
1,5 |
9,6 |
108 |
|
1,0 |
1,5 |
9,7 |
112 |
1,5 |
10,4 |
130 |
|
1,25 |
1,5 |
9,9 |
119 |
1,5 |
10,6 |
137 |
|
1,5 |
1,5 |
10,4 |
138 |
1,5 |
11,2 |
161 |
|
2,0 |
1,5 |
10,9 |
163 |
1,5 |
11,8 |
191 |
|
2,5 |
1,5 |
11,5 |
187 |
1,5 |
12,4 |
220 |
|
3,0 |
1,5 |
12,0 |
216 |
1,5 |
13,1 |
256 |
|
3,5 |
1,5 |
12,4 |
236 |
1,5 |
13,5 |
280 |
|
4,0 |
1,5 |
12,8 |
257 |
1,5 |
13,9 |
305 |
|
5,5 |
1,5 |
13,8 |
326 |
1,5 |
15,1 |
389 |
|
6,0 |
1,5 |
14,1 |
346 |
1,5 |
15,4 |
414 |
|
8,0 |
1,5 |
15,3 |
432 |
1,5 |
16,7 |
519 |
|
10 |
1,5 |
16,4 |
522 |
1,5 |
17,9 |
630 |
|
11 |
1,5 |
16,8 |
554 |
1,5 |
18,3 |
669 |
|
14 |
1,5 |
18,2 |
693 |
1,6 |
20,1 |
849 |
|
16 |
1,6 |
19,1 |
777 |
1,6 |
21,0 |
942 |
|
Tiết diện danh định Nominal area |
7 lõi – 7 cores |
8 lõi – 8 cores |
||||
|
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
kg/km |
mm |
mm |
kg/km |
|
0,5 |
1,5 |
9,8 |
111 |
1,5 |
10,6 |
126 |
|
0,75 |
1,5 |
10,3 |
132 |
1,5 |
11,1 |
150 |
|
1,0 |
1,5 |
11,2 |
160 |
1,5 |
12,2 |
184 |
|
1,25 |
1,5 |
11,5 |
171 |
1,5 |
12,4 |
196 |
|
1,5 |
1,5 |
12,1 |
202 |
1,5 |
13,1 |
232 |
|
2,0 |
1,5 |
12,8 |
242 |
1,5 |
13,9 |
279 |
|
2,5 |
1,5 |
13,4 |
281 |
1,5 |
14,6 |
324 |
|
3,0 |
1,5 |
14,2 |
330 |
1,5 |
15,4 |
380 |
|
3,5 |
1,5 |
14,6 |
363 |
1,5 |
15,9 |
418 |
|
4,0 |
1,5 |
15,1 |
397 |
1,5 |
16,4 |
458 |
|
5,5 |
1,5 |
16,4 |
511 |
1,5 |
17,9 |
590 |
|
6,0 |
1,5 |
16,8 |
544 |
1,5 |
18,3 |
629 |
|
8,0 |
1,6 |
18,2 |
688 |
1,6 |
20,2 |
804 |
|
10 |
1,6 |
19,8 |
849 |
1,6 |
21,7 |
980 |
|
11 |
1,6 |
20,2 |
903 |
1,7 |
22,4 |
1053 |
|
14 |
1,7 |
22,2 |
1147 |
- |
- |
- |
|
16 |
1,7 |
23,1 |
1276 |
- |
- |
- |
|
Tiết diện danh định Nominal area |
10 lõi – 10 cores |
12 lõi – 12 cores |
||||
|
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
kg/km |
mm |
mm |
kg/km |
|
0,5 |
1,5 |
12,0 |
151 |
1,5 |
12,4 |
168 |
|
0,75 |
1,5 |
12,7 |
180 |
1,5 |
13,1 |
203 |
|
1,0 |
1,5 |
13,9 |
221 |
1,5 |
14,3 |
250 |
|
1,25 |
1,5 |
14,2 |
236 |
1,5 |
14,6 |
267 |
|
1,5 |
1,5 |
15,0 |
281 |
1,5 |
15,5 |
320 |
|
2,0 |
1,5 |
16,0 |
338 |
1,5 |
16,5 |
388 |
|
2,5 |
1,5 |
16,8 |
394 |
1,5 |
17,4 |
454 |
|
3,0 |
1,5 |
17,8 |
464 |
1,5 |
18,4 |
536 |
|
3,5 |
1,5 |
18,4 |
511 |
1,6 |
19,2 |
600 |
|
4,0 |
1,6 |
19,2 |
569 |
1,6 |
19,8 |
659 |
|
5,5 |
1,6 |
21,0 |
734 |
1,6 |
21,7 |
854 |
|
6,0 |
1,6 |
21,5 |
781 |
1,7 |
22,4 |
921 |
|
8,0 |
1,7 |
23,6 |
999 |
1,7 |
24,4 |
1167 |
|
10,0 |
1,8 |
25,6 |
1230 |
1,8 |
26,5 |
1439 |
|
11,0 |
1,8 |
26,2 |
1308 |
1,8 |
27,1 |
1532 |
|
Tiết diện danh định Nominal area |
14 lõi – 14 cores |
16 lõi – 16 cores |
||||
|
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
kg/km |
mm |
mm |
kg/km |
|
0,5 |
1,5 |
12,9 |
187 |
1,5 |
13,5 |
206 |
|
0,75 |
1,5 |
13,7 |
227 |
1,5 |
14,3 |
251 |
|
1,0 |
1,5 |
15,0 |
281 |
1,5 |
15,8 |
312 |
|
1,25 |
1,5 |
15,3 |
302 |
1,5 |
16,1 |
335 |
|
1,5 |
1,5 |
16,3 |
363 |
1,5 |
17,1 |
404 |
|
2,0 |
1,5 |
17,3 |
441 |
1,5 |
18,2 |
493 |
|
2,5 |
1,5 |
18,2 |
517 |
1,6 |
19,4 |
588 |
|
3,0 |
1,6 |
19,5 |
621 |
1,6 |
20,6 |
696 |
|
3,5 |
1,6 |
20,2 |
686 |
1,6 |
21,3 |
769 |
|
4,0 |
1,6 |
20,8 |
754 |
1,7 |
22,2 |
857 |
|
5,5 |
1,7 |
23,0 |
990 |
1,7 |
24,3 |
1114 |
|
6,0 |
1,7 |
23,5 |
1056 |
1,8 |
25,0 |
1200 |
|
8,0 |
1,8 |
25,9 |
1354 |
1,8 |
27,3 |
1526 |
|
10,0 |
1,8 |
27,8 |
1657 |
1,9 |
29,6 |
1883 |
|
11,0 |
1,9 |
28,7 |
1778 |
1,9 |
30,3 |
2006 |
|
Tiết diện danh định Nominal area |
19 lõi – 19 cores |
24 lõi – 24 cores |
||||
|
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
kg/km |
mm |
mm |
kg/km |
|
0,5 |
1,5 |
14,2 |
233 |
1,5 |
16,4 |
287 |
|
0,75 |
1,5 |
15,1 |
285 |
1,5 |
17,4 |
354 |
|
1,0 |
1,5 |
16,6 |
356 |
1,6 |
19,5 |
452 |
|
1,25 |
1,5 |
17,0 |
383 |
1,6 |
19,9 |
486 |
|
1,5 |
1,5 |
18,0 |
463 |
1,6 |
21,2 |
589 |
|
2,0 |
1,6 |
19,4 |
576 |
1,7 |
22,8 |
731 |
|
2,5 |
1,6 |
20,5 |
678 |
1,7 |
24,1 |
860 |
|
3,0 |
1,6 |
21,7 |
805 |
1,8 |
25,7 |
1034 |
|
3,5 |
1,7 |
22,6 |
902 |
1,8 |
26,6 |
1143 |
|
4,0 |
1,7 |
23,4 |
993 |
- |
- |
- |
|
5,5 |
1,8 |
25,8 |
1307 |
- |
- |
- |
|
6,0 |
1,8 |
26,4 |
1396 |
- |
- |
- |
|
8,0 |
1,9 |
29,0 |
1793 |
- |
- |
- |
|
10,0 |
2,0 |
31,5 |
2213 |
- |
- |
- |
|
11,0 |
2,0 |
32,2 |
2358 |
- |
- |
- |
