DVV/SWA – 0,6/1 kV
CÁP ĐIỀU KHIỂN RUỘT ĐỒNG, CÁCH ĐIỆN PVC, KHÔNG MÀN CHẮN CHỐNG NHIỄU, GIÁP SỢI THÉP, VỎ PVC
Cáp điều khiển không màn chắn chống nhiễu DVV/SWA sử dụng cho mạch điều khiển, cấp điện áp 0,6/1 kV, tần số 50Hz, lắp đặt cố định.
Nhận biết bằng màu cách điện hoặc bằng số trên cách điện.
Số lõi cáp: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37.
Hoặc theo yêu cầu khách hàng.
Tiêu chuẩn:
- TCVN 5935-1 / IEC 60502-1
- TCVN 6612 / IEC 60228 Hoặc JIS C 3401-1992

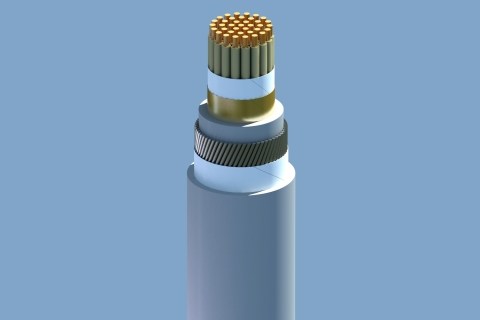

Cấu Trúc Cáp
Đặc Tính Kỹ Thuật
- Cấp điện áp U0/U: 0,6/1 kV.
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160oC.
|
Ruột dẫn - Conductor |
Chiều dày cách điện danh định |
Điện trở DC tối đa ở 200C |
||
|
Tiết diện danh định |
Kết cấu |
Đường kính ruột dẫn gần đúng (*) |
||
|
Nominal area |
Structure |
Approx.conductordiameter |
Nominal thickness of insulation |
Max.DC resistance at 200C |
|
mm2 |
N0/mm |
mm |
mm |
Ω/km |
|
0,5 |
1/0,80 |
0,80 |
0,8 |
36,0 |
|
0,75 |
1/0,97 |
0,97 |
0,8 |
24,5 |
|
1 |
7/0,425 |
1,275 |
0,8 |
18,1 |
|
1,25 |
7/0,45 |
1,35 |
0,8 |
16,7 |
|
1,5 |
7/0,52 |
1,56 |
0,8 |
12,1 |
|
2 |
7/0,60 |
1,80 |
0,8 |
9,43 |
|
2,5 |
7/0,67 |
2,01 |
0,8 |
7,41 |
|
3 |
7/0,75 |
2,25 |
1,0 |
6,18 |
|
3,5 |
7/0,80 |
2,40 |
1,0 |
5,30 |
|
4 |
7/0,85 |
2,55 |
1,0 |
4,61 |
|
5,5 |
7/1,00 |
3,00 |
1,0 |
3,40 |
|
6 |
7/1,04 |
3,12 |
1,0 |
3,08 |
|
8 |
7/1,20 |
3,60 |
1,0 |
2,31 |
|
10 |
7/1,35 |
4,05 |
1,0 |
1,83 |
|
11 |
7/1,40 |
4,20 |
1,0 |
1,71 |
|
14 |
7/1,60 |
4,80 |
1,0 |
1,33 |
|
16 |
7/1,70 |
5,10 |
1,0 |
1,15 |
|
Tiết diện danh định Nominal area |
2 lõi – 2 cores |
3 lõi – 3 cores |
||||||
|
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
mm |
kg/km |
mm |
mm |
mm |
kg/km |
|
0,5 |
0,8 |
1,5 |
11,8 |
238 |
0,8 |
1,5 |
12,2 |
256 |
|
0,75 |
0,8 |
1,5 |
12,1 |
252 |
0,8 |
1,5 |
12,6 |
277 |
|
1 |
0,8 |
1,5 |
12,8 |
275 |
0,8 |
1,5 |
13,2 |
305 |
|
1,25 |
0,8 |
1,5 |
12,9 |
284 |
0,8 |
1,5 |
13,4 |
315 |
|
1,5 |
0,8 |
1,5 |
13,3 |
305 |
0,8 |
1,5 |
13,8 |
341 |
|
2 |
0,8 |
1,5 |
13,8 |
327 |
0,8 |
1,5 |
14,3 |
368 |
|
2,5 |
0,8 |
1,5 |
14,2 |
351 |
0,8 |
1,5 |
14,8 |
398 |
|
3 |
1,25 |
1,5 |
16,4 |
515 |
1,25 |
1,5 |
17,1 |
584 |
|
3,5 |
1,25 |
1,5 |
16,7 |
538 |
1,25 |
1,5 |
17,4 |
612 |
|
4 |
1,25 |
1,5 |
17,0 |
561 |
1,25 |
1,5 |
17,7 |
641 |
|
5,5 |
1,25 |
1,5 |
17,9 |
625 |
1,25 |
1,5 |
18,7 |
722 |
|
6 |
1,25 |
1,5 |
18,1 |
647 |
1,25 |
1,5 |
19,0 |
749 |
|
8 |
1,25 |
1,5 |
19,1 |
721 |
1,25 |
1,5 |
20,0 |
844 |
|
10 |
1,25 |
1,5 |
20,0 |
796 |
1,6 |
1,5 |
21,7 |
1059 |
|
11 |
1,25 |
1,5 |
20,3 |
825 |
1,6 |
1,5 |
22,0 |
1103 |
|
14 |
1,6 |
1,5 |
22,2 |
1053 |
1,6 |
1,5 |
23,3 |
1252 |
|
16 |
1,6 |
1,5 |
22,8 |
1114 |
1,6 |
1,5 |
23,9 |
1348 |
|
Tiết diện danh định Nominal area |
4 lõi – 4 cores |
5 lõi – 5 cores |
||||||
|
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
mm |
kg/km |
mm |
mm |
mm |
kg/km |
|
0,5 |
0,8 |
1,5 |
12,8 |
287 |
0,8 |
1,5 |
13,5 |
312 |
|
0,75 |
0,8 |
1,5 |
13,2 |
307 |
0,8 |
1,5 |
13,9 |
339 |
|
1 |
0,8 |
1,5 |
14,0 |
343 |
0,8 |
1,5 |
14,8 |
380 |
|
1,25 |
0,8 |
1,5 |
14,1 |
355 |
1,25 |
1,5 |
15,9 |
498 |
|
1,5 |
0,8 |
1,5 |
14,6 |
386 |
1,25 |
1,5 |
16,4 |
535 |
|
2 |
1,25 |
1,5 |
16,1 |
534 |
1,25 |
1,5 |
17,1 |
590 |
|
2,5 |
1,25 |
1,5 |
16,6 |
571 |
1,25 |
1,5 |
17,6 |
633 |
|
3 |
1,25 |
1,5 |
18,2 |
672 |
1,25 |
1,6 |
19,6 |
764 |
|
3,5 |
1,25 |
1,5 |
18,5 |
705 |
1,25 |
1,6 |
20,0 |
793 |
|
4 |
1,25 |
1,6 |
19,1 |
738 |
1,25 |
1,6 |
20,4 |
832 |
|
5,5 |
1,25 |
1,6 |
20,2 |
847 |
1,6 |
1,7 |
22,5 |
1094 |
|
6 |
1,25 |
1,6 |
20,5 |
879 |
1,6 |
1,7 |
22,8 |
1138 |
|
8 |
1,6 |
1,7 |
22,6 |
1132 |
1,6 |
1,7 |
24,1 |
1290 |
|
10 |
1,6 |
1,7 |
23,6 |
1267 |
1,6 |
1,8 |
25,5 |
1458 |
|
11 |
1,6 |
1,7 |
24,0 |
1319 |
1,6 |
1,8 |
25,9 |
1518 |
|
14 |
1,6 |
1,8 |
25,7 |
1533 |
1,6 |
1,8 |
27,6 |
1756 |
|
16 |
1,6 |
1,8 |
26,4 |
1633 |
1,6 |
1,9 |
28,6 |
1904 |
|
Tiết diện danh định Nominal area |
7 lõi – 7 cores |
8 lõi – 8 cores |
||||||
|
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
mm |
kg/km |
mm |
mm |
mm |
kg/km |
|
0,5 |
0,8 |
1,5 |
14,2 |
352 |
1,25 |
1,5 |
15,9 |
493 |
|
0,75 |
0,8 |
1,5 |
14,7 |
385 |
1,25 |
1,5 |
16,5 |
542 |
|
1 |
1,25 |
1,5 |
16,5 |
550 |
1,25 |
1,5 |
17,5 |
605 |
|
1,25 |
1,25 |
1,5 |
16,8 |
562 |
1,25 |
1,5 |
17,8 |
629 |
|
1,5 |
1,25 |
1,5 |
17,4 |
619 |
1,25 |
1,5 |
18,5 |
682 |
|
2 |
1,25 |
1,5 |
18,1 |
675 |
1,25 |
1,6 |
19,5 |
765 |
|
2,5 |
1,25 |
1,6 |
18,9 |
748 |
1,25 |
1,6 |
20,2 |
837 |
|
3 |
1,25 |
1,6 |
20,9 |
893 |
1,6 |
1,7 |
23,2 |
1131 |
|
3,5 |
1,6 |
1,7 |
22,2 |
1076 |
1,6 |
1,7 |
23,7 |
1192 |
|
4 |
1,6 |
1,7 |
22,7 |
1116 |
1,6 |
1,7 |
24,2 |
1254 |
|
5,5 |
1,6 |
1,7 |
24,0 |
1295 |
1,6 |
1,8 |
26,0 |
1467 |
|
6 |
1,6 |
1,7 |
24,4 |
1349 |
1,6 |
1,8 |
26,4 |
1527 |
|
8 |
1,6 |
1,8 |
26,0 |
1555 |
1,6 |
1,9 |
28,2 |
1778 |
|
10 |
1,6 |
1,8 |
27,4 |
1772 |
1,6 |
1,9 |
29,7 |
2024 |
|
11 |
1,6 |
1,8 |
27,8 |
1848 |
1,6 |
1,9 |
30,2 |
2110 |
|
14 |
1,6 |
1,9 |
29,8 |
2168 |
- |
- |
- |
- |
|
16 |
1,6 |
1,9 |
30,7 |
2340 |
- |
- |
- |
- |
|
Tiết diện danh định Nominal area |
10 lõi – 10 cores |
12 lõi – 12 cores |
||||||
|
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
mm |
kg/km |
mm |
mm |
mm |
kg/km |
|
0,5 |
1,25 |
1,5 |
17,5 |
568 |
1,25 |
1,5 |
17,9 |
603 |
|
0,75 |
1,25 |
1,5 |
18,2 |
623 |
1,25 |
1,5 |
18,6 |
664 |
|
1 |
1,25 |
1,6 |
19,6 |
714 |
1,25 |
1,6 |
20,1 |
763 |
|
1,25 |
1,25 |
1,6 |
19,9 |
732 |
1,25 |
1,6 |
20,4 |
784 |
|
1,5 |
1,25 |
1,6 |
20,7 |
805 |
1,6 |
1,7 |
22,1 |
994 |
|
2 |
1,6 |
1,7 |
22,6 |
1026 |
1,6 |
1,7 |
23,1 |
1105 |
|
2,5 |
1,6 |
1,7 |
23,4 |
1123 |
1,6 |
1,7 |
24,0 |
1212 |
|
3 |
1,6 |
1,8 |
26,2 |
1353 |
1,6 |
1,8 |
26,9 |
1464 |
|
3,5 |
1,6 |
1,8 |
26,8 |
1424 |
1,6 |
1,8 |
27,5 |
1545 |
|
4 |
1,6 |
1,8 |
27,4 |
1497 |
1,6 |
1,9 |
28,3 |
1641 |
|
5,5 |
1,6 |
1,9 |
29,4 |
1747 |
1,6 |
1,9 |
30,2 |
1927 |
|
6 |
1,6 |
1,9 |
29,9 |
1817 |
1,6 |
1,9 |
30,7 |
2007 |
|
8 |
1,6 |
2,0 |
32,0 |
2129 |
2,0 |
2,0 |
33,7 |
2575 |
|
10 |
2,0 |
2,1 |
34,8 |
2660 |
2,0 |
2,1 |
36,2 |
2984 |
|
11 |
2,0 |
2,1 |
35,4 |
2771 |
2,0 |
2,1 |
36,8 |
3112 |
|
Tiết diện danh định Nominal area |
14 lõi – 14 cores |
16 lõi – 16 cores |
||||||
|
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
mm |
kg/km |
mm |
mm |
mm |
kg/km |
|
0,5 |
1,25 |
1,5 |
18,5 |
641 |
1,25 |
1,6 |
19,4 |
697 |
|
0,75 |
1,25 |
1,6 |
19,4 |
717 |
1,25 |
1,6 |
20,2 |
770 |
|
1 |
1,25 |
1,6 |
20,8 |
816 |
1,6 |
1,7 |
22,5 |
1013 |
|
1,25 |
1,6 |
1,7 |
22,0 |
978 |
1,6 |
1,7 |
22,9 |
1056 |
|
1,5 |
1,6 |
1,7 |
22,9 |
1082 |
1,6 |
1,7 |
23,9 |
1169 |
|
2 |
1,6 |
1,7 |
24,0 |
1204 |
1,6 |
1,8 |
25,2 |
1314 |
|
2,5 |
1,6 |
1,8 |
25,1 |
1334 |
1,6 |
1,8 |
26,2 |
1445 |
|
3 |
1,6 |
1,9 |
28,1 |
1612 |
1,6 |
1,9 |
29,4 |
1746 |
|
3,5 |
1,6 |
1,9 |
28,8 |
1703 |
1,6 |
1,9 |
30,1 |
1862 |
|
4 |
1,6 |
1,9 |
29,5 |
1797 |
1,6 |
1,9 |
30,8 |
1967 |
|
5,5 |
1,6 |
2,0 |
31,7 |
2132 |
2,0 |
2,0 |
33,9 |
2550 |
|
6 |
1,6 |
2,0 |
32,2 |
2222 |
2,0 |
2,1 |
34,7 |
2675 |
|
8 |
2,0 |
2,1 |
35,3 |
2854 |
2,0 |
2,2 |
37,5 |
3185 |
|
10 |
2,0 |
2,2 |
37,9 |
3336 |
2,0 |
2,2 |
39,6 |
3642 |
|
11 |
2,0 |
2,2 |
38,5 |
3480 |
2,0 |
2,3 |
40,5 |
3821 |
|
Tiết diện danh định Nominal area |
19 lõi – 19 cores |
24 lõi – 24 cores |
||||||
|
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
mm |
kg/km |
mm |
mm |
mm |
kg/km |
|
0,5 |
1,25 |
1,6 |
20,1 |
756 |
1,6 |
1,7 |
23,4 |
1035 |
|
0,75 |
1,25 |
1,6 |
21,0 |
837 |
1,6 |
1,7 |
24,4 |
1146 |
|
1 |
1,6 |
1,7 |
23,4 |
1105 |
1,6 |
1,8 |
26,5 |
1321 |
|
1,25 |
1,6 |
1,7 |
23,8 |
1137 |
1,6 |
1,8 |
26,9 |
1376 |
|
1,5 |
1,6 |
1,7 |
24,8 |
1263 |
1,6 |
1,9 |
28,4 |
1541 |
|
2 |
1,6 |
1,8 |
26,2 |
1442 |
1,6 |
1,9 |
29,8 |
1740 |
|
2,5 |
1,6 |
1,8 |
27,3 |
1589 |
1,6 |
2,0 |
31,3 |
1932 |
|
3 |
1,6 |
1,9 |
30,7 |
1939 |
2,0 |
2,1 |
36,5 |
2662 |
|
3,5 |
1,6 |
2,0 |
31,6 |
2068 |
2,0 |
2,2 |
37,6 |
2830 |
|
4 |
1,6 |
2,0 |
32,4 |
2204 |
- |
- |
- |
- |
|
5,5 |
2,0 |
2,1 |
36,0 |
2896 |
- |
- |
- |
- |
|
6 |
2,0 |
2,1 |
36,6 |
3020 |
- |
- |
- |
- |
|
8 |
2,0 |
2,2 |
39,2 |
3566 |
- |
- |
- |
- |
|
10 |
2,0 |
2,3 |
41,7 |
4109 |
- |
- |
- |
- |
|
11 |
2,0 |
2,3 |
42,4 |
4293 |
- |
- |
- |
- |
|
Tiết diện danh định Nominal area |
27 lõi – 27 cores |
30 lõi – 30 cores |
||||||
|
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
mm |
kg/km |
mm |
mm |
mm |
kg/km |
|
0,5 |
1,6 |
1,7 |
23,8 |
1071 |
1,6 |
1,7 |
24,4 |
1142 |
|
0,75 |
1,6 |
1,7 |
24,8 |
1190 |
1,6 |
1,8 |
25,7 |
1282 |
|
1 |
1,6 |
1,8 |
26,9 |
1393 |
1,6 |
1,8 |
27,6 |
1470 |
|
1,25 |
1,6 |
1,8 |
27,3 |
1453 |
1,6 |
1,9 |
28,3 |
1547 |
|
1,5 |
1,6 |
1,9 |
28,8 |
1630 |
1,6 |
1,9 |
29,7 |
1742 |
|
2 |
1,6 |
1,9 |
30,3 |
1847 |
1,6 |
2,0 |
31,4 |
1990 |
|
2,5 |
1,6 |
2,0 |
31,8 |
2071 |
2,0 |
2,0 |
33,5 |
2431 |
|
3 |
2,0 |
2,2 |
37,3 |
2844 |
2,0 |
2,2 |
38,4 |
3045 |
|
3,5 |
2,0 |
2,2 |
38,3 |
3010 |
2,0 |
2,2 |
39,4 |
3225 |
|
Tiết diện danh định Nominal area |
33 lõi – 33 cores |
37 lõi – 37 cores |
||||||
|
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
Đường kính sợi giáp danh định Nominal diameter of armour wire |
Chiều dày vỏ danh định Nominal thickness of sheath |
Đường kính tổng gần đúng (*) Approx.overall diameter |
Khối lượng cáp gần đúng (*) Approx.mass |
|
|
mm2 |
mm |
mm |
mm |
kg/km |
mm |
mm |
mm |
kg/km |
|
0,5 |
1,6 |
1,8 |
25,3 |
1209 |
1,6 |
1,8 |
26,0 |
1275 |
|
0,75 |
1,6 |
1,8 |
26,4 |
1346 |
1,6 |
1,8 |
27,2 |
1439 |
|
1 |
1,6 |
1,9 |
28,7 |
1575 |
1,6 |
1,9 |
29,5 |
1685 |
|
1,25 |
1,6 |
1,9 |
29,2 |
1645 |
1,6 |
1,9 |
30,1 |
1760 |
|
1,5 |
1,6 |
1,9 |
30,6 |
1852 |
1,6 |
2,0 |
31,7 |
1984 |
|
2 |
1,6 |
2,0 |
32,4 |
2118 |
2,0 |
2,1 |
34,4 |
2513 |
|
2,5 |
2,0 |
2,1 |
34,8 |
2585 |
2,0 |
2,1 |
36,3 |
2836 |
|
3 |
2,0 |
2,2 |
39,7 |
3218 |
2,0 |
2,3 |
41,2 |
3480 |
|
3,5 |
2,0 |
2,3 |
40,9 |
3457 |
2,0 |
2,3 |
42,2 |
3719 |
– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
