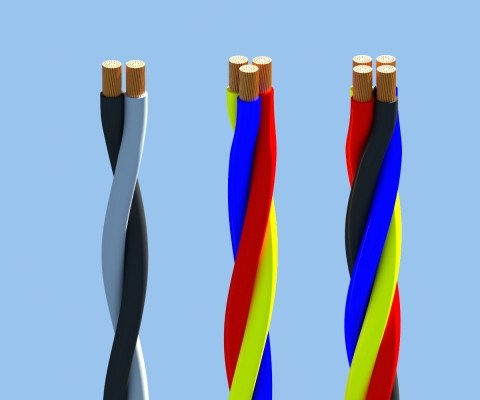

DuCV ­– 0,6/1 kV

CÁP DUPLEX, RUỘT ĐỒNG, CÁCH ĐIỆN PVC

Cáp DuCV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

Nhận biết lõi

  • Bằng màu cách điện: Xám - đen
  • Bằng vạch màu trên cách điện màu đen: Đỏ – không vạch
  • Hoặc theo yêu cầu khách hàng

Tiêu chuẩn:

  • TCVN 6612 / IEC 60228
  • TCVN 5935-1 / IEC 60502-1
  • TCVN 5064 - 1994;
  • TCVN 5064 : 1994/SĐ 1 : 1995

CẤU TRÚC

CADIVI_Multiplex_CA_12pp_print-1

ĐẶC TÍNH KỸ THUẬT

  • Cấp điện áp U0/U: 0,6/1 kV.
  • Điện áp thử: 3,5 kV (5 phút).
  • Nhiệt độ làm việc dài hạn cho phép đối với cáp là 70OC.
  • Nhiệt độ  cực đại cho phép khi  ngắn mạch trong thời gian không quá 5 giây là 160oC.

Ruột dẫn-Conductor

Chiều dày cách điện danh định

Đường kính tổng

gần đúng (*)

Khối lượng cáp gần đúng (*)

Lực kéo đứt nhỏ nhất (*)

Tiết diện

danh định

Kết cấu

Đường kính ruột dẫn gần đúng (*)

Điện trở DC

tối đa ở 20°C

Nominal

area

Structure

Approx. conductor

diameter

Max. DC resistance at 20°C

Nominal thickness of insulation

Approx. overall diameter

Approx. mass

Minimum breaking load



mm2

N0 /mm

mm

Ω/km

mm

mm

kg/km

N

4

7/0,85

2,55

4,61

1,0

9,1

107

3250

6

7/1,04

3,12

3,08

1,0

10,2

149

4900

7

7/1,13

3,39

2,61

1,0

10,8

171

5850

8

7/1,20

3,60

2,31

1,0

11,2

190

6600

10

7/1,35

4,05

1,83

1,0

12,1

233

7750

11

7/1,40

4,20

1,71

1,0

12,4

249

8520

14

7/1,60

4,80

1,33

1,0

13,6

316

9250

16

7/1,70

5,10

1,15

1,0

14,2

353

12400

22

7/2,00

6,00

0,840

1,2

16,8

490

16500

25

7/2,14

6,42

0,727

1,2

17,6

554

18500

35

7/2,52

7,56

0,524

1,2

19,9

748

25500

38

7/2,60

7,80

0,497

1,2

20,4

793

27200

50

19/1,78

8,90

0,387

1,4

23,4

1006

33500

– (*)     : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*)     : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

– Lực kéo đứt của cáp được áp dụng trên cơ sở sợi đồng kéo cứng. – Breaking load is applied for hard drawn copper conductor.



Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
