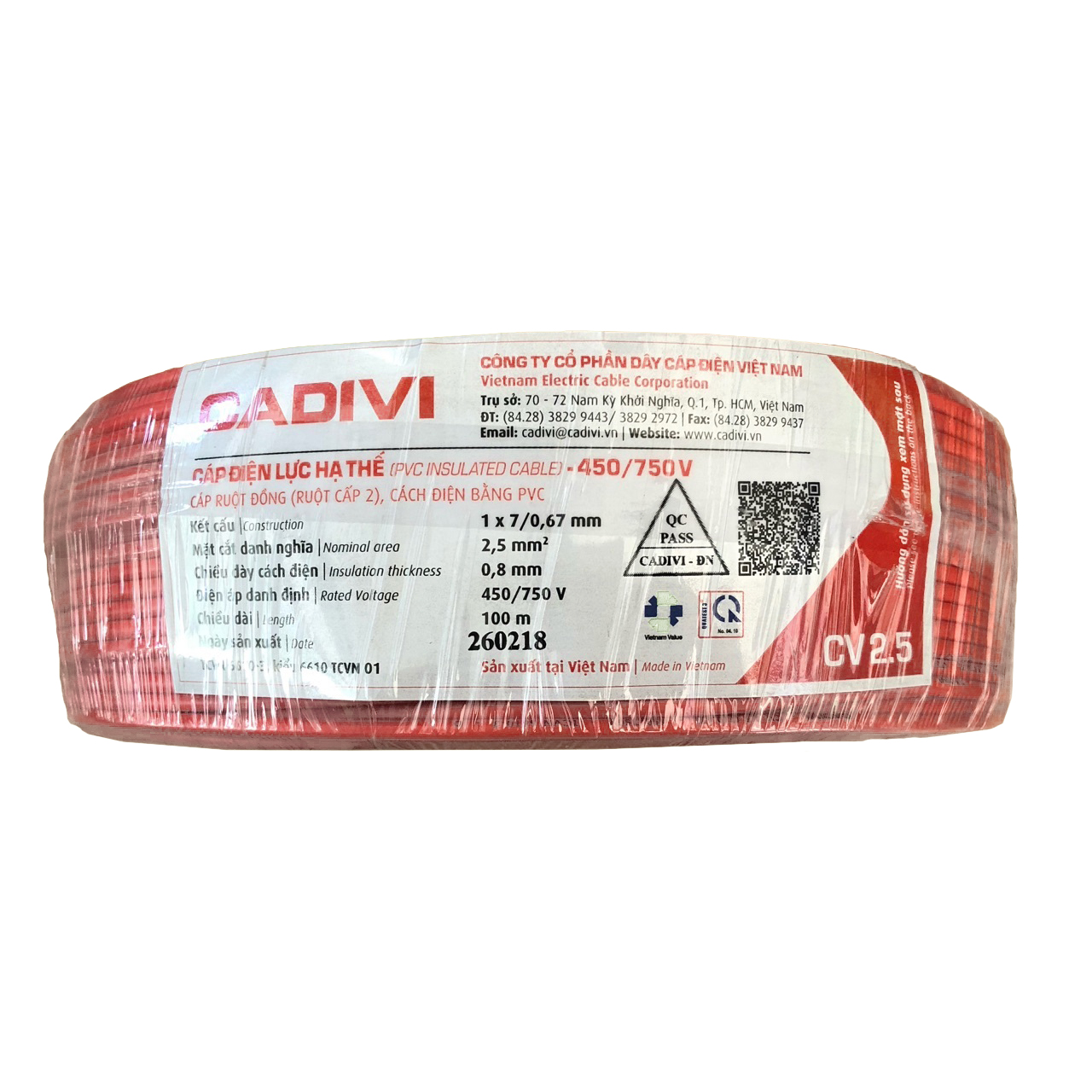

Dây điện lực hạ thế CV -0.6/1kV
Dây cáp điện điện CV dùng cho truyền tải và phân phối điện
Cáp điện áp: Đến và bằng 0.6/1 kV.
Tiêu chuẩn: TCVN 6610/IEC 60227; TCVN 6612/IEC 60228; JIS C 3307; JIS C 3102; AS/NZS 5000; AS/NZS 1125.

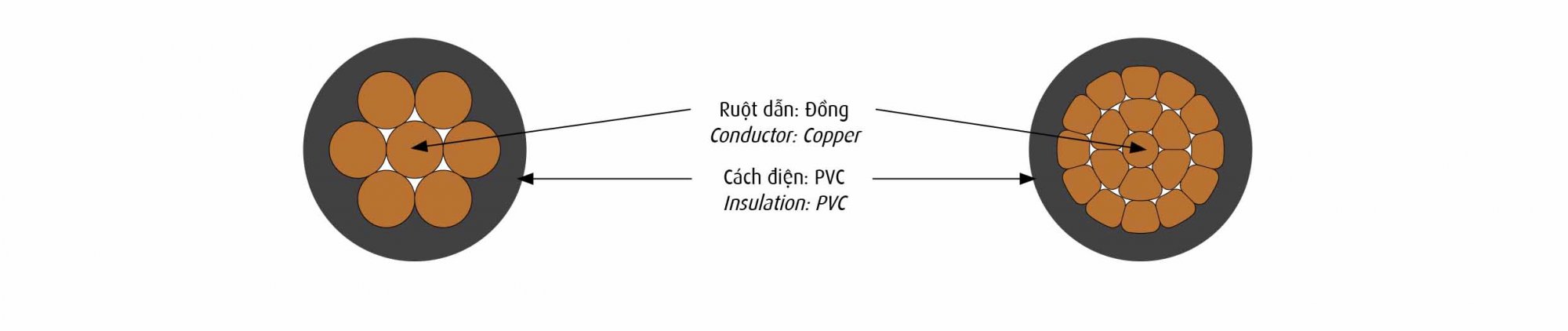

Cấu Trúc
Đặc Tính Kỹ Thuật
- Cấp điện áp U0/U: 0,6/1 kV.
- Điện áp thử: 3,5 kV (5 phút)
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
- 140OC, với tiết diện lớn hơn 300mm2
- 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2
|
Ruột dẫn-Conductor |
Chiều dày cách điện danh nghĩa |
Đường kính tổng gần đúng (*)
|
Khối lượng dâygần đúng (*) |
|||
|
Tiết diện danh định |
Kết cấu |
Đường kính ruột dẫn gần đúng (*) |
Điện trở DC tối đa ở 200C |
|||
|
Nominal Area |
Structure |
Approx. conductor diameter |
Max. DC resistance at 200C |
Nominal thickness of insulation |
Approx. overall diameter |
Approx. mass |
|
mm2 |
N0 /mm |
mm |
Ω/km |
mm |
mm |
kg/km |
|
1,0 (E) |
7/0,425 |
1,28 |
18,1 (**) |
0,6 |
2,5 |
14 |
|
1,5 (E) |
7/0,52 |
1,56 |
12,1 (**) |
0,6 |
2,8 |
20 |
|
2,5 (E) |
7/0,67 |
2,01 |
7,41 |
0,7 |
3,4 |
32 |
|
1,0 |
7/0,425 |
1,28 |
18,1 (**) |
0,8 |
2,9 |
17 |
|
1,5 |
7/0,52 |
1,56 |
12,1 (**) |
0,8 |
3,2 |
23 |
|
2,5 |
7/0,67 |
2,01 |
7,41 |
0,8 |
3,6 |
33 |
|
4,0 |
7/0,85 |
2,55 |
4,61 |
1,0 |
4,6 |
53 |
|
6,0 |
7/1,04 |
3,12 |
3,08 |
1,0 |
5,1 |
74 |
|
10 10 (CC) |
7/1,35 7/(CC) |
4,05 3,75 |
1,83 1,83 |
1,0 1,0 |
6,1 5,8 |
117 112 |
|
16 |
7/CC |
4,65 |
1,15 |
1,0 |
6,7 |
165 |
|
25 |
7/CC |
5,8 |
0,727 |
1,2 |
8,2 |
258 |
|
35 |
7/CC |
6,85 |
0,524 |
1,2 |
9,3 |
346 |
|
50 |
19/CC |
8,0 |
0,387 |
1,4 |
10,8 |
472 |
|
70 |
19/CC |
9,7 |
0,268 |
1,4 |
12,5 |
676 |
|
95 |
19/CC |
11,3 |
0,193 |
1,6 |
14,5 |
916 |
|
120 |
19/CC |
12,7 |
0,153 |
1,6 |
15,9 |
1142 |
|
150 |
19/CC |
14,13 |
0,124 |
1,8 |
17,7 |
1415 |
|
185 |
19/CC |
15,7 |
0,0991 |
2,0 |
19,7 |
1755 |
|
240 |
37/CC |
18,03 |
0,0754 |
2,2 |
22,4 |
2304 |
|
300 |
61/CC |
20,4 |
0,0601 |
2,4 |
25,2 |
2938 |
|
400 |
61/CC |
23,2 |
0,0470 |
2,6 |
28,4 |
3783 |
|
500 |
61/CC |
26,2 |
0,0366 |
2,8 |
31,8 |
4805 |
|
630 |
61/CC |
30,2 |
0,0283 |
2,8 |
35,8 |
6312 |
