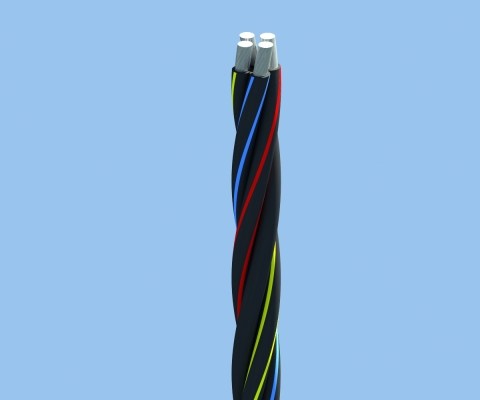

LV­−ABC ­− 0,6/1 kV

CÁP VẶN XOẮN HẠ THẾ, 2 ĐẾN 4 LÕI, RUỘT NHÔM, CÁCH ĐIỆN XLPE

Cáp vặn xoắn hạ thế ruột nhôm LV-ABC dùng cho hệ thống truyền tải và phân phối điện treo trên không, cấp điện áp 0,6/1 kV.

Nhận biết lõi bằng gân nổi và số trên nền cách điện màu đen.
Hoặc theo yêu cầu khách hàng.

Tiêu chuẩn : TCVN 6447 / AS 3560.1

CẤU TRÚC

CADIVI_18_LV_ABC_Brochure_2pp_print-1

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U0/U: 0,6/1 kV.
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 80 OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250 0C.
Kiểu: toàn bộ cáp chịu lực căng đỡ, các pha và trung tính có kích thước bằng nhau.
Cách điện: XLPE màu đen (có pha Masterbatch, hàm lượng carbon ≥ 2 %) kháng tia UV, với ứng suất kéo tối đa để có thể truyền qua phần cách điện XLPE tại kẹp căng là 40 MPa.
Dạng ruột dẫn: sợi nhôm xoắn đồng tâm và ép chặt.
Vật liệu của ruột dẫn: Nhôm với suất kéo đứt tối thiểu là 140 MPa.
Lực căng làm việc tối đa bằng 28 % lực kéo đứt nhỏ nhất của bó cáp (28 % MBL).
Lực căng hằng ngày tối đa 18% lực kéo đứt nhỏ nhất của bó cáp (18 % MBL).

ĐẶC TÍNH KỸ THUẬT CỦA LÕI CÁP

Ruột dẫn - Conductor

Tải kéo đứt nhỏ nhất của ruột dẫn

Chiều dày trung bình nhỏ nhất của cách điện



Chiều dày nhỏ nhất của cách điện tại điểm bất kỳ

Chiều dày lớn nhất của cách điện tại điểm bất kỳ

Đường kính lõi tối đa (không kể gân nổi)

Tải nhỏ nhất đối với độ bám dính của cách điện

Tiết diện

danh định

Số lượng sợi trong ruột dẫn

Đường kính ruột dẫn

gần đúng (*)

Điện trở DC tối đa ở 200C

Nominal

area

Number of wires in conductor

Approx. conductor

diameter

Max. DC resistance at 200C

Min. breaking load of conductor

Min. averange thickness of insulation excluding ribs

Min. thickness of insulation at any point

Max. thickness of insulation at any point

Maximum diameter of core (excluding ribs)

Min. load for ahension of insulation

mm2

N0

mm

Ω/km

kN

mm

mm

mm

mm

kg

16

7

4,75

1,91

2,2

1,3

1,07

1,9

7,9

-

25

7

6,0

1,20

3,5

1,3

1,07

1,9

9,2

-

35

7

7,1

0,868

4,9

1,3

1,07

1,9

10,3

-

50

7

8,3

0,641

7,0

1,5

1,25

2,1

11,9

100

70

19

9,9

0,443

9,8

1,5

1,25

2,1

13,6

140

95

19

11,7

0,320

13,3

1,7

1,43

2,3

15,9

190

120

19

13,1

0,253

16,8

1,7

1,43

2,3

17,5

240

150

19

14,7

0,206

21,0

1,7

1,43

2,3

18,9

300











































ĐẶC TÍNH KỸ THUẬT CỦA CÁP

Tiết diện

danh định

Khả năng mang tải cho phép mỗi pha (*)

Bán kính uốn cong tối thiểu của bó cáp

Tải kéo đứt nhỏ nhất của bó cáp (MBL)

Đường kính bao ngoài tối đa của bó cáp

Khối lượng cáp gần đúng (*)

Max. continuos current carrying capacity per phase

Min. bending radius of cable

Min. breaking load of cable (MBL)

Max. diameter of circmscribing circle over laid-up cores

Approx. mass

Nominal

area

2

Lõi

3

Lõi

4

Lõi

2

Lõi

3

Lõi

4

Lõi

2

Lõi

3

Lõi

4

Lõi

2

Lõi

3

Lõi

4

Lõi

2

Lõi

3

Lõi

4

Lõi

core

core

core

core

core

core

core

core

core

core

core

core

core

core

core

mm2

A

mm

kN

mm

kg/km

16

96

78

78

95

102

115

4,4

6,6

8,8

15,8

17,1

19,1

135

203

271

25

125

105

105

110

119

135

7,0

10,5

14,0

18,4

19,8

22,2

197

295

394

35

155

125

125

125

133

150

9,8

14,7

19,6

20,6

22,2

24,9

260

390

520

50

185

150

150

145

154

160

14,0

21,0

28,0

23,8

25,6

28,7

352

528

704

70

220

185

185

163

176

285

19,6

29,4

39,2

27,2

29,4

32,8

478

717

956

95

267

225

225

190

206

345

26,6

39,9

53,2

31,8

34,3

38,4

658

987

1316

120

309

260

260

210

226

380

33,6

50,4

67,2

35,0

37,8

42,2

809

1213

1618

150

340

285

285

227

245

410

42,0

63,0

84,0

37,8

40,8

45,6

979

1469

1960









































– (*)     : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*)     : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
