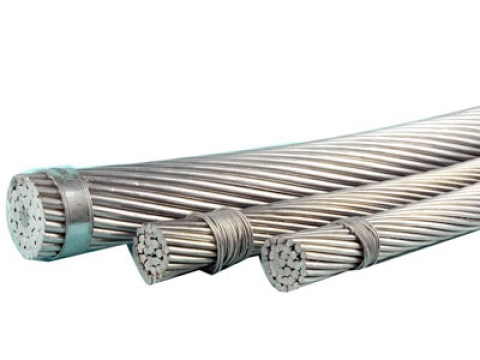

ACSR - DÂY NHÔM LÕI THÉP
Dây nhôm lõi thép – ACSR (As, AC) sử dụng cho đường dây tải điện trên không.
Tại các vùng biển hay các miền không khí có tính ăn mòn kim loại cao, dây nhôm lõi thép trần được tra mỡ trung tính chịu nhiệt có nhiệt độ chảy nhỏ giọt không thấp hơn 1200C.
Tiêu chuẩn:
- TCVN 5064 - 1994;
- TCVN 5064 : 1994/SĐ 1 : 1995
- TCVN 6483/IEC 61089
- ASTM B232
- DIN 48204
CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
Mặt cắt danh định |
Kết cấu Structure |
Đường kính tổng gần đúng (*) |
Điện trở DC tối đa ở 20°C |
Khối lượng dây gần đúng không kể mỡ (*) |
Khối lượng mỡ gần đúng (*) Approx. grease mass |
Lực kéo đứt nhỏ nhất |
||||
Nominal area |
Phần nhôm Al |
Phần thép St |
Overall diameter |
Max. DC resistance at 20°C |
Approx. mass except grease |
Lz |
Mz |
Hz |
ACKP |
Minimum breaking load
|
mm2 |
N0 /mm |
mm |
Ω/km |
kg/km |
kg/km |
N |
||||
10/1,8 |
6/1,50 |
1/1,50 |
4,5 |
2,7046 |
43 |
- |
- |
2,2 |
0,5 |
4089 |
16/2,7 |
6/1,85 |
1/1,85 |
5,6 |
1,7818 |
65 |
- |
- |
3,3 |
0,7 |
6220 |
25/4 |
6/2,30 |
1/2,30 |
6,9 |
1,1521 |
100 |
- |
- |
5,1 |
1,1 |
9296 |
35/6 |
6/2,80 |
1/2,80 |
8,4 |
0,7774 |
149 |
- |
- |
7,5 |
1,6 |
13524 |
50/8 |
6/3,20 |
1/3,20 |
9,6 |
0,5951 |
195 |
- |
- |
9,8 |
2,2 |
17112 |
70/11 |
6/3,80 |
1/3,80 |
11,4 |
0,4218 |
274 |
- |
- |
13,8 |
3,0 |
24130 |
70/72 |
18/2,20 |
19/2,20 |
15,4 |
0,4194 |
755 |
13,9 |
13,9 |
27,8 |
19,2 |
96826 |
95/16 |
6/4,50 |
1/4,50 |
13,5 |
0,3007 |
384 |
- |
- |
19,4 |
4,3 |
33369 |
95/141 |
24/2,20 |
37/2,20 |
19,8 |
0,3146 |
1357 |
27,8 |
27,8 |
46,3 |
30,7 |
180775 |
120/19 |
26/2,40 |
7/1,85 |
15,2 |
0,2440 |
471 |
3,3 |
12,2 |
26,7 |
17,5 |
41521 |
120/27 |
30/2,20 |
7/2,20 |
15,4 |
0,2531 |
523 |
4,6 |
13,9 |
27,8 |
19,2 |
49465 |
150/19 |
24/2,80 |
7/1,85 |
16,8 |
0,2046 |
554 |
3,3 |
14,3 |
32,7 |
20,8 |
46307 |
150/24 |
26/2,70 |
7/2,10 |
17,1 |
0,2039 |
600 |
4,2 |
15,8 |
34,4 |
22,6 |
52279 |
150/34 |
30/2,50 |
7/2,50 |
17,5 |
0,2061 |
675 |
6,0 |
17,9 |
35,9 |
24,7 |
62643 |
185/24 |
24/3,15 |
7/2,10 |
18,9 |
0,1540 |
705 |
4,2 |
18,5 |
42,2 |
26,9 |
58075 |
185/29 |
26/2,98 |
7/2,30 |
18,8 |
0,1591 |
727 |
5,1 |
18,9 |
41,3 |
27,0 |
62055 |
185/43 |
30/2,80 |
7/2,80 |
19,6 |
0,1559 |
847 |
7,5 |
22,5 |
45,0 |
31,0 |
77767 |
185/128 |
54/2,10 |
37/2,10 |
23,1 |
0,1543 |
1525 |
25,3 |
42,2 |
63,3 |
51,2 |
183816 |
240/32 |
24/3,60 |
7/2,40 |
21,6 |
0,1182 |
920 |
5,5 |
24,1 |
55,1 |
35,1 |
75050 |
240/39 |
26/3,40 |
7/2,65 |
21,6 |
0,1222 |
952 |
6,7 |
25,3 |
54,9 |
36,1 |
80895 |
240/56 |
30/3,20 |
7/3,20 |
22,4 |
0,1197 |
1106 |
9,8 |
29,4 |
58,8 |
40,5 |
98253 |
300/39 |
24/4,00 |
7/2,65 |
24,0 |
0,0958 |
1132 |
6,7 |
29,3 |
67,2 |
42,7 |
90574 |
300/48 |
26/3,80 |
7/2,95 |
24,1 |
0,0978 |
1187 |
8,3 |
31,2 |
67,9 |
44,6 |
100623 |
300/66 |
30/3,50 |
19/2,10 |
24,5 |
0,1000 |
1312 |
11,7 |
36,1 |
71,2 |
49,4 |
117520 |
300/67 |
30/3,50 |
7/3,50 |
24,5 |
0,1000 |
1323 |
11,7 |
35,2 |
70,3 |
48,5 |
126270 |
300/204 |
54/2,65 |
37/2,65 |
29,2 |
0,0968 |
2428 |
40,3 |
67,2 |
100,8 |
81,5 |
284579 |
330/30 |
48/2,98 |
7/2,30 |
24,8 |
0,0861 |
1151 |
5,1 |
41,3 |
72,1 |
53,6 |
88848 |
330/43 |
54/2,80 |
7/2,80 |
25,2 |
0,0869 |
1255 |
7,5 |
45,0 |
75,0 |
57,3 |
103784 |
400/18 |
42/3,40 |
7/1,85 |
26,0 |
0,0758 |
1199 |
3,3 |
42,3 |
78,4 |
56,4 |
85600 |
400/22 |
76/2,57 |
7/2,00 |
26,6 |
0,0733 |
1260 |
3,8 |
54,4 |
83,9 |
66,9 |
95115 |
400/51 |
54/3,05 |
7/3,05 |
27,5 |
0,0733 |
1490 |
8,9 |
53,4 |
89,0 |
68,0 |
120481 |
400/64 |
26/4,37 |
7/3,40 |
27,7 |
0,0741 |
1571 |
11,1 |
41,5 |
90,3 |
59,3 |
129183 |
400/93 |
30/4,15 |
19/2,50 |
29,1 |
0,0711 |
1850 |
17,9 |
51,3 |
101,1 |
70,2 |
173715 |
ĐẶC TÍNH KỸ THUẬT DÂY ACSR THEO TCVN 6483/IEC 61089
Mặt cắt danh định |
Kết cấu Structure |
Đường kính tổng gần đúng (*) |
Điện trở DC tối đa ở 20°C |
Khối lượng dây gần đúng không kể mỡ (*) |
Khối lượng mỡ gần đúng (*) Approx. grease mass |
Lực kéo đứt nhỏ nhất |
||||
Nominal area |
Phần nhôm Al |
Phần thép St |
Overall diameter |
Max. DC resistance at 20°C |
Approx. mass except grease |
Lz |
Mz |
Hz |
ACKP |
Minimum breaking load
|
mm2 |
N0 /mm |
mm |
Ω/km |
kg/km |
kg/km |
kN |
||||
16/2,7 |
6/1,84 |
1/1,84 |
5,6 |
1,7934 |
64 |
- |
- |
3,3 |
0,7 |
6,45 |
25/4,2 |
6/2,30 |
1/2,30 |
6,9 |
1,1478 |
100 |
- |
- |
5,1 |
1,1 |
9,71 |
40/6,7 |
6/2,91 |
1/2,91 |
8,7 |
0,7174 |
161 |
- |
- |
8,1 |
1,8 |
15,33 |
63/10 |
6/3,66 |
1/3,66 |
11,0 |
0,4555 |
254 |
- |
- |
12,8 |
2,8 |
22,37 |
100/16 |
6/4,61 |
1/4,61 |
13,8 |
0,2869 |
403 |
- |
- |
20,3 |
4,5 |
35,50 |
125/7 |
18/2,97 |
1/2,97 |
14,7 |
0,2304 |
396 |
- |
8,4 |
25,3 |
13,8 |
30,14 |
125/20 |
26/2,47 |
7/1,92 |
15,7 |
0,2310 |
502 |
3,5 |
13,2 |
28,8 |
18,9 |
48,54 |
160/9 |
18/3,36 |
1/3,36 |
16,8 |
0,1800 |
507 |
- |
10,8 |
32,4 |
17,7 |
37,42 |
160/26 |
26/2,80 |
7/2,18 |
17,7 |
0,1805 |
645 |
4,6 |
17,1 |
37,1 |
24,4 |
61,34 |
200/11 |
18/3,76 |
1/3,76 |
18,8 |
0,1440 |
635 |
- |
13,5 |
40,6 |
22,2 |
45,00 |
200/32 |
26/3,13 |
7/2,43 |
19,8 |
0,1444 |
805 |
5,7 |
21,2 |
46,1 |
30,3 |
74,69 |
250/25 |
22/3,80 |
7/2,11 |
20,8 |
0,1154 |
879 |
4,3 |
22,7 |
54,9 |
33,8 |
72,16 |
250/41 |
26/3,50 |
7/2,72 |
21,8 |
0,1155 |
1007 |
7,1 |
26,6 |
57,8 |
37,9 |
93,37 |
315/21 |
45/2,99 |
7/1,99 |
23,8 |
0,0917 |
1042 |
3,8 |
37,9 |
67,8 |
49,7 |
82,08 |
315/51 |
26/3,93 |
7/3,05 |
24,9 |
0,0917 |
1269 |
8,9 |
33,4 |
72,6 |
47,7 |
114,02 |
400/27 |
45/3,36 |
7/2,24 |
26,9 |
0,0722 |
1317 |
4,8 |
48,0 |
85,8 |
63,0 |
102,23 |
400/51 |
54/3,07 |
7/3,07 |
27,6 |
0,0723 |
1509 |
9,0 |
54,1 |
90,2 |
68,9 |
130,30 |
450/31 |
45/3,57 |
7/2,38 |
28,6 |
0,0642 |
1486 |
5,4 |
54,2 |
96,9 |
71,1 |
111,82 |
450/58 |
54/3,26 |
7/3,26 |
29,3 |
0,0643 |
1701 |
10,2 |
61,0 |
101,7 |
77,7 |
146,58 |
500/34 |
45/3,76 |
7/2,51 |
30,1 |
0,0578 |
1650 |
6,0 |
60,3 |
107,7 |
79,1 |
124,25 |
500/64 |
54/3,43 |
7/3,43 |
30,9 |
0,0578 |
1884 |
11,1 |
66,4 |
110,3 |
84,5 |
162,87 |
560/38 |
45/3,98 |
7/2,65 |
31,8 |
0,0516 |
1847 |
6,7 |
67,2 |
120,1 |
88,2 |
139,16 |
560/70 |
54/3,63 |
19/2,18 |
32,7 |
0,0516 |
2099 |
13,6 |
76,8 |
127,3 |
97,5 |
182,52 |
630/43 |
45/4,22 |
7/2,81 |
33,8 |
0,0459 |
2077 |
7,6 |
75,5 |
135,1 |
99,1 |
156,55 |
630/79 |
54/3,85 |
19/2,31 |
34,7 |
0,0459 |
2360 |
15,3 |
86,2 |
142,9 |
109,4 |
202,94 |
710/49 |
45/4,48 |
7/2,99 |
35,9 |
0,0407 |
2342 |
8,6 |
85,5 |
152,8 |
112,2 |
176,43 |
